图解笔记本硬盘升级手记

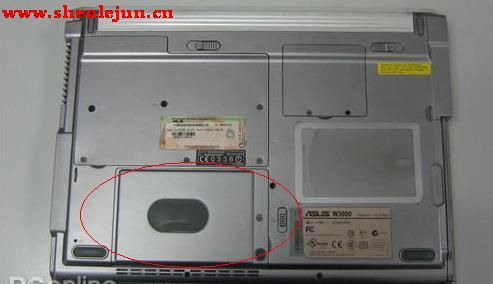

图1 外观和硬盘盖板位置

    首先拆卸硬盘盖板的螺丝。大多数笔记本的硬盘盖板仅仅拥有一颗或者两颗螺丝，逆时针旋转就能卸下螺丝。

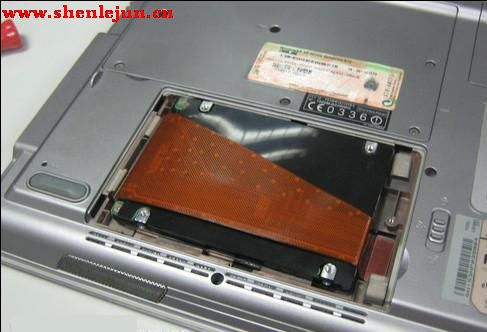

图2 打开盖板

    其次，卸下硬盘，与排线分离。不同品牌的笔记本会有不同的硬盘安装设计。有的先要提高硬盘的左侧(接口方向部分)，才能使硬盘脱离机身。有的先将硬盘和排线分离后，才能取出。有的采用抽屉式设计，直接抽出。如果您不敢下手，可以电脑城的小工代劳，其实也是非常容易的^_^。排线分离时要尽量两边同时出力，使得连线与硬盘平衡脱离。本文来自:http://shenlejun.cn.

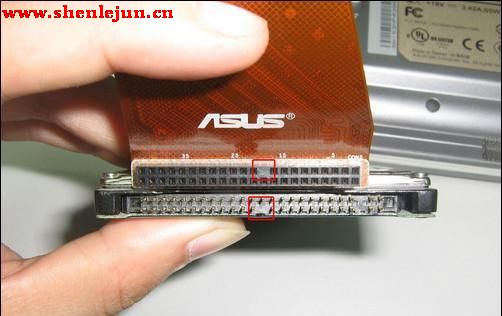

图3 IDE硬盘接口与排线本文来自:http://shenlejun.cn.

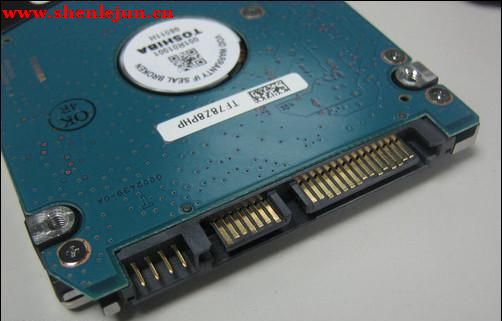

图4 SATA硬盘接口

    接着，安装新硬盘。由于IDE硬盘采用了排线设计，因此比较容易出现排线反装的可能，因此较好的笔记本排线均设有防呆设计，其中一个孔为封闭状态，与硬盘接口上的空针位置对应，以防反插。
    最后，安装硬盘，盖上硬盘盖板。


    好了，今天写到这里，再见吧！
